稱重模塊安裝要求是什么？

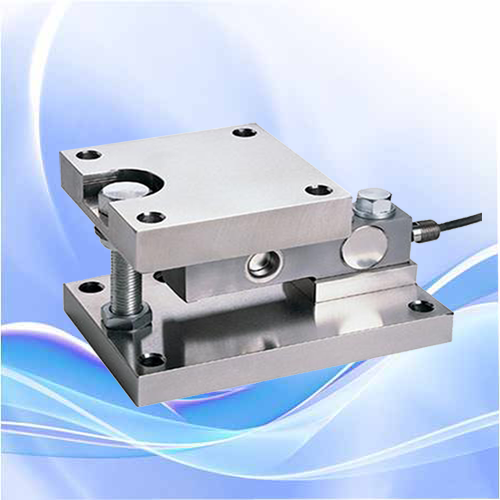

稱重模塊安裝要求:
1).每一個稱重模塊的安裝基礎的平面度應該在0.3mm以內.
2).各個模塊基礎應在同一水平面內,其平面要求在0.3mm之間.
3).與稱重模塊連接的支撐面的平面度應在0.3mm以內.
4).各個支撐面應在同一水平面內,其平面要求在0.3mm之間.
5).半浮動模塊的安裝位置應盡量遠離固定式模塊.
1.三只稱重模塊安裝,其相互夾角為120°.
2.四只稱重模塊安裝,安裝固定式模塊的位置,其對角上安裝半浮動模塊.
6).模塊與基礎及支撐面的連接可以用螺栓連接或者焊接.
1.如果是焊接應注意焊機的接地.
2.當模塊底板與基礎焊接時,焊機應在基礎上接地,當模塊與支撐面焊接時,在支撐面上接地. 勿使電流通過傳感器,以免損壞傳感器
7).稱重模塊安裝完成后.
1. 應將稱重模塊尾部的支撐螺桿頂部的螺母松開.
2. 使定位圈離開上支撐板.
3模塊電器安裝
1).固定接線盒靠近稱重模塊.
2).將模塊信號線接進接線盒.
3).將儀表固定到指定位置.
4).將總電纜從接線盒接至儀表
5).接線要牢固
6).接線色表:
